接线说明：

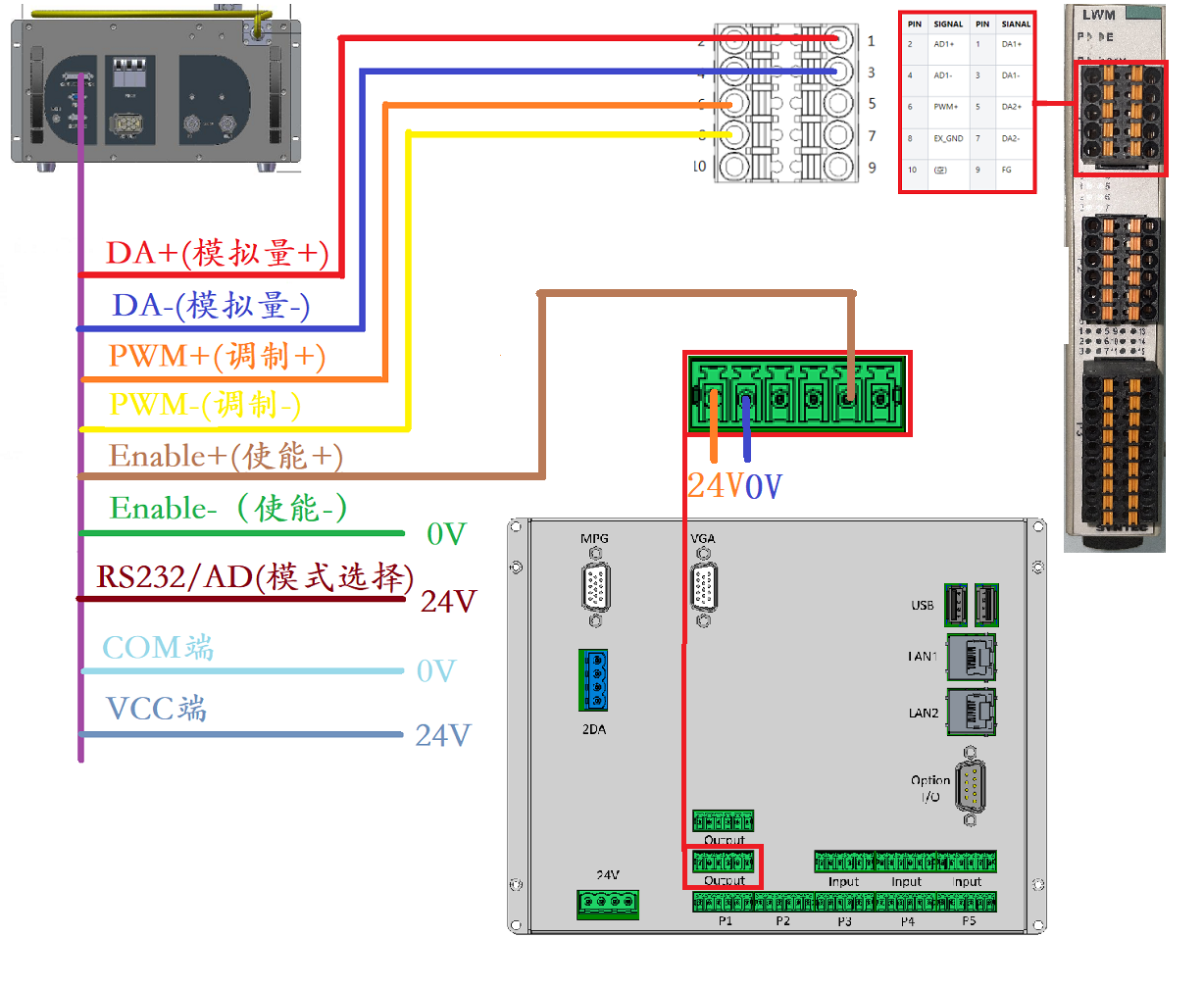

一般激光器和控制器连接有三部分：

1. DA模拟量，为0-10V的模拟量电压，用于控制激光器功率大小

2. PWM调制信号，为24V方波信号，可控制激光频率和占空比，当占空比设置为100时，可用万用表测量出24V，当占空比50时，使用万用表测量出12V

3. Enable使能信号，为开关量，使用O点控制，可以理解为激光器光闸，打开光闸才能出光，一端接入O2，另一端接入0V即可

注：如果没有调整PWM（频率、占空比）等情况，可以直接把PWM+和PWM-信号接到24V和0V上，也可正常使用，只是无法再设置频率和占空比

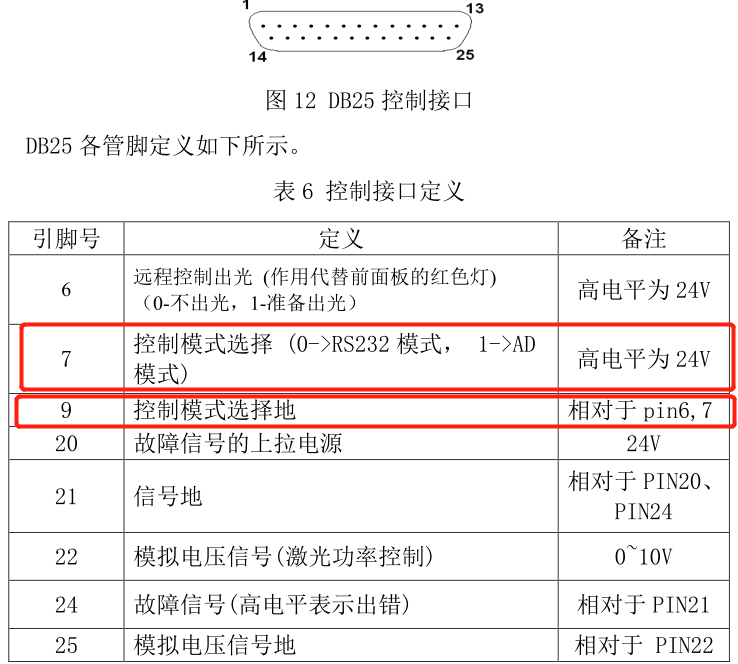

激光器的辅助控制部分中，有一些激光器有RS232/AD模式选择信号线，此信号线表示如果悬空或接0V，为232控制模式，接入24V时切换到AD外控模式。由于控制器是使用0-10V的模拟量的外控模式，所以此PIN脚需要接到24V。（例如下图的PIN7）。如果激光器手册中没有此信号线，则不用接。

另外对应PIN脚的COM需要接到0V形成回路。（例如下图的PIN9）
